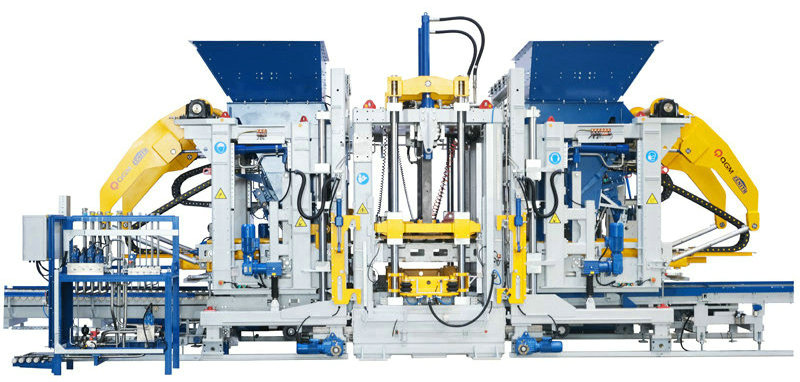

Zn2000c konkreta blokmaŝino

ZN2000C estas mem-evoluinta modelo. Ĝi estas karakterizata de alta grado de inteligenteco kaj aŭtomatigo, kaj uzas plenan uzon de altteknologiaj tranĉaj teknologioj kiel ciferecigo kaj informa sistemo, kiu estas vaste uzata en la konstruado de novaj urboj kaj spongaj urboj.

Trajtoj:

Duobla vibra tablo, ok servaj motoroj (laŭvolaj) supraj ekipaĵoj

Modula asembleo por pli facila bontenado pli diversigitaj specoj de brikoj produktitaj

Pli alta kapablo, pli alta produktiveco

Paleta grandeco 1400x1400/1300mm

Formanta Areo 1320x1350/1250mm

Produkta alteco 40-500mm

Nombro de blokoj kavaj brikoj: 18 blokoj/muldilo (390x190x190mm)

Normaj brikoj: 105 blokoj/muldilo (240x115x53mm)

Vojaj brikoj: 66 blokoj/muldilo (200x100x60mm)

Ekipaĵa grandeco ĉ. 10.000

Ĉ. 4,700

Ĉ. 3,400

Vibra Sistemo Maksimuma Ekscita Forto de Vibra Tablo: 200/KN

Maksimuma ekscita forto de gazetara kapo: 40/kn

Elektraj Parametroj Tuta Potenco (Referenco): 231/kW

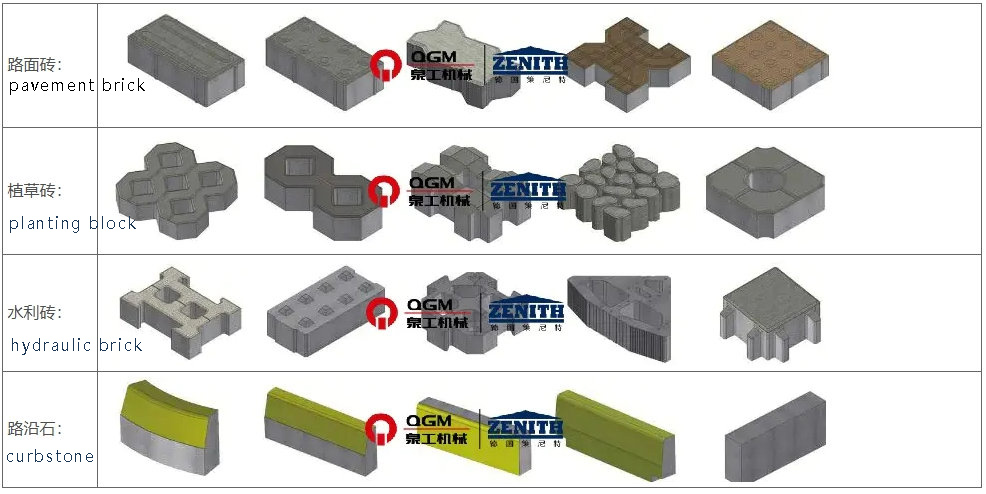

Skema diagramo de brikaj specimenoj produktitaj de la ekipaĵo

Teknikaj avantaĝoj

1. Altkvalita kadro-dezajno de germana versio

La ĉefframa kadro adoptas la altan fortan velditan framstrukturon desegnitan de la patentita teknologio de Zenit, kiu estas veldita de la personecigita speciala sekcia ŝtalo, kun akceptebla dezajno, eĉ kaj bela veldado, kaj la tuta kadro spertas la maljuniĝantan vibran traktadon por certigi la altan kvaliton kaj altan stabilecon de la kadro. La progresinta struktura projektprocezo igas la ĉefframon pligrandigebla, kaj la flanka muldila malfermo kaj ferma funkcio, kerna eltiro (tabulo) funkcio, polistirena tabula enplantaĵfunkcio, ktp.

2. Aŭtomata Rapida Molda Ŝanĝa Sistemo

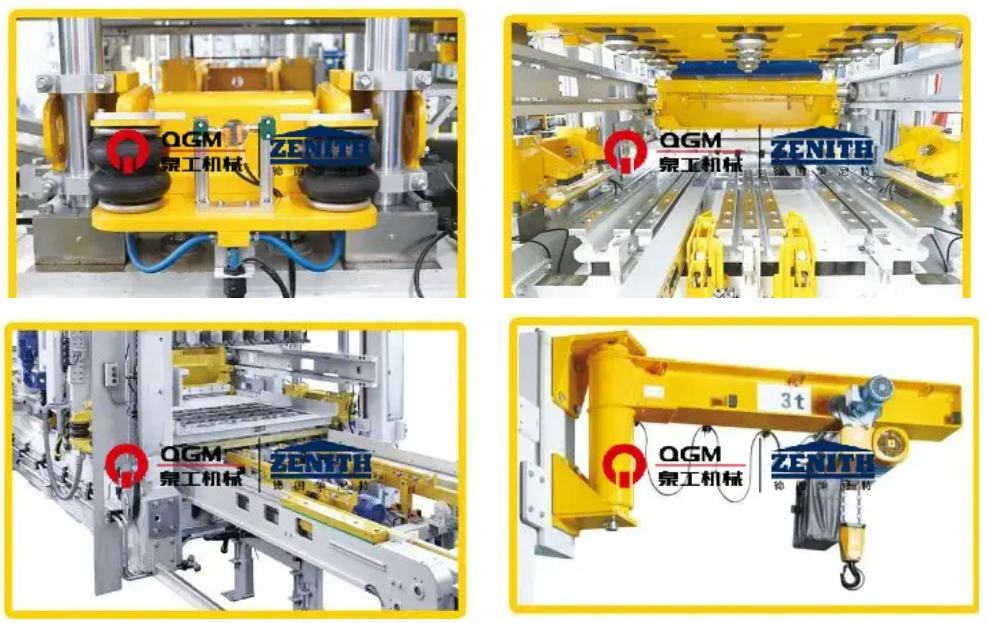

Kiam la muldilo estas translokigita al la gastiga pozicio, ĝia levanta sistemo realigas aŭtomatan muldilon ŝanĝon sur la rapida ŝanĝa aparato. La supraj kaj malsuperaj muldiloj aŭtomate kroĉiĝas pneŭmatike, kio estas sekura, efika, simpla por funkcii kaj oportune konservi. Ĝi ĉefe inkluzivas:

Pneŭmatika Mold Clamping Device: Ĝi plejparte konsistas el muldila krampo kaj pneŭmatikaj kroĉiloj ambaŭflanke, kiuj helpas alglui kaj ripari la muldilojn kaj malsekigi kiam la gastiganta maŝino efektivigas antaŭ-vibradon kaj ĉefan vibron, por atingi la plej bonan vibran efikon kaj plilongigi la servan vivon de la muldiloj.

Pneŭmatika Indenter -Ŝlosila Aparato: La indentilo estas fiksita per la kroĉa aparato per airbag, kiu povas facile kaj rapide anstataŭigi la indentilon, mallongigi la tempon de muldila anstataŭigo kaj instalado, kaj certigi la precizan dotadon de la malsupra muldila kadro kaj supra indentero.

Elektra Molda Enmeto -Aparato: La muntado de muldiloj estas uzata por instali la muldilojn en la ĉefan maŝinon kaj por nutri kaj forigi la muldilojn de la maŝino per la elektra muldila krampo, kiu povas esti aplikita al plej multaj muldiloj en la merkato, kaj specialaj muldaj krampoj povas esti uzataj por specialaj muldiloj.

Mold Changing Device: Instalita sur la kadro de la ĉefa maŝino, ĝi estas uzata por levi kaj ŝarĝi la muldilojn dum ŝanĝo de la muldiloj, ekipita per elektra ĉena ŝvebado kaj elektra marŝanta aparato.

3. Fabrikaj Sistemoj

4. "Ultra-dinamika" Serva Vibra Sistemo:

"Ultra-dinamika" serva vibra teknologio estas speco de alt-efika, memadapta vibra sistemo speciale desegnita por brikmaŝinoj; La servo-motoro povas fari la plej rapidan respondon en la plej mallonga reaga tempo, realigante la plej altan vibran rendimenton, reduktante la kvanton de cemento uzata kaj mallongigante la produktadan ciklon, produktante alt-kompaktajn betonajn produktojn; La vibra sistemo povas flekse adaptiĝi al la bezonoj de diversaj betonaj produktoj. La servo -motoro povas fari la plej rapidan respondon en la plej mallonga reaga tempo por realigi la plej altan vibran rendimenton, kiu povas redukti la kvanton de cemento, mallongigi la produktadan ciklon kaj produkti tre kompaktajn betonajn produktojn; La vibra sistemo povas esti flekseble adaptita al la produktadaj bezonoj de malsamaj betonaj produktoj.

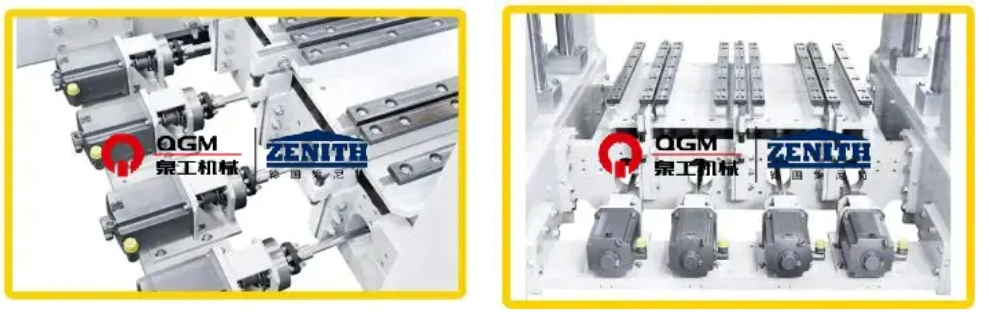

8 vibraj unuoj kun mekanika bilanco starigita individue per 8 servaj veturadoj;

8 servaj motoroj, individue muntitaj sur la eksteraj vibraj izolaj traboj de la motoraj subtenoj;

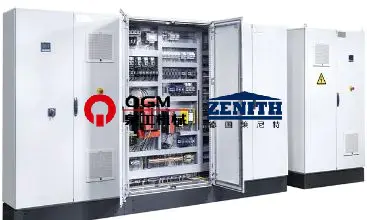

5. Ĝusta Serva Kontrola Sistemo

Per la signala retrosciigo, kontrolu la fazon kaj rapidon de vibrado, sinkronigita moviĝkontrolo, altrapida atendo, povas esti finita en mallonga periodo de vibrado kaj vibrado, por helpi mallongigi la muldan ciklon kaj pli bonan bremsan efikon. Per pozicio kaj rapideco duobla fermita buklo, kontrolo de la ekscita forto nur agas en la vertikala direkto, maksimumigas la efikan ekscitan forton kaj samtempe evitas la horizontalan ekscitan forton-damaĝon al la maŝino, plilongigu la servan vivon de la ekipaĵo kaj povu fari malsamajn agordojn por malsamaj produktaj postuloj kaj produkti altkvalitajn produktojn.

La gazetara kapo, mulda kadro, agregita aŭto kaj ŝtofa aŭto estas kontrolitaj per proporcia direkta valvo kun bobenaj retrosciigoj, kiu havas rapidan respondan tempon; La fermita bukla kontrolreĝimo de movo-sensilo/kodigilo-PLC-proporcia direkta valvo-cilindro estas adoptita, kio faras la kontrolon pli preciza, kaj la ago de la cilindro pli rapide kaj pli stabila; La hidraŭlika stacio adoptas ŝanĝiĝeman piŝtan pumpilon, kiu ne ellasas la preman oleon kaj malŝarĝas la pumpilon kiam la hidraŭlika sistemo atingas la fiksitan premon por redukti la energian konsumon; La hidraŭlika stacio adoptas akumulan helpan oleo -provizon, kiu reduktas energian konsumon; kaj la hidraŭlika stacio adoptas akumulan helpan oleprovizon, kiu reduktas energian konsumon kaj reduktas energian konsumon. La hidraŭlika stacidomo adoptas akumulan helpan oleo -provizon, kiu povas esti uzata por multnombraj agoj samtempe, kaj la premo de la hidraŭlika sistemo estas stabila; La hidraŭlika sistemo havas premajn sensilojn, kiuj povas esti montritaj sur la operacia panelo por facila spektado; La hidraŭlika sistemo havas temperatur -sensilojn, malvarmigilojn kaj hejtilojn, kiuj povas efike kontroli la olean temperaturon, tiel ke la hidraŭlika oleo havas bonan agadon.

6. Hidraŭlikaj sistemoj
